Nasenkolben für AWO 425 Touren, Sport - 68,00 mm

Passende Nachbauten bei MMM
Artikelnummer: 01560
139,00 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Lieferzeit: 2 - 4 Werktage  Ausland kann abweichen
  • Sofort verfügbar
  • Lieferzeit: 2 - 4 Werktage  Ausland kann abweichen
Trustpilot

Beschreibung

Herstellung:  Neuproduktion
Verwendung:  bei AWO 425 Sport vorwiegend bis Motor-Nr. 200610 (ca. Bj.1959)

Durchmesser:  68,00 mm (Abmaßkolben)
Laufspiel Kolben/Zylinder:  0,055-0,065 mm


Tipps zum Aus- und Einbau des Kolbens:

Diese Hinweise ersetzen keine vollständige Montageanleitung! Eine umfassende Darstellung finden Sie in der AWO-Betriebsanleitung.

1. Sicherungsringe mit Zange aus Kolbenaugen entfernen
2. Kolbenbolzen mit Vorrichtung herausdrücken (keinesfalls Herausschlagen!)
3. Kolbenringe aus den Nuten ausbauen (diese müssen sich klemmfrei abrollen lassen)
4. Vor dem Einsetzen des neuen Kolbens Pleuel mit Parallelitätslehre auf exakte Senkrechtstellung überprüfen und Passung in Pleuelbuchse kontrollieren
5. Kolbenbolzen etwas einölen und mit Kolbenbolzenauge der Pleuelstange verbinden
6. Kolben anwärmen auf ca. 60-80 °C und mit Pleuelstange verbinden
7. Sicherungsringe für Kolbenbolzen einrasten lassen (dabei auf exakten Sitz in den Nuten achten!)

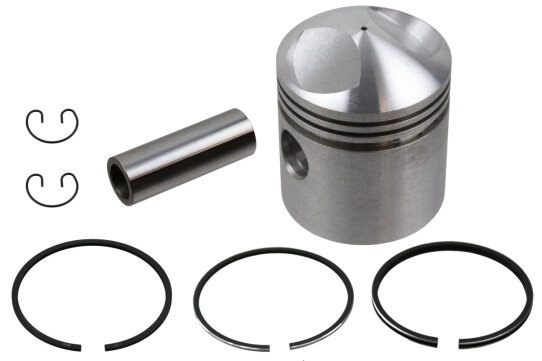

Lieferumfang:



1 x Nasenkolben 68,00 mm,
1 x Kolbenbolzen
3 x Kolbenringe
2 x Sicherungsringe
