Beschreibung
Herstellung: Neuproduktion

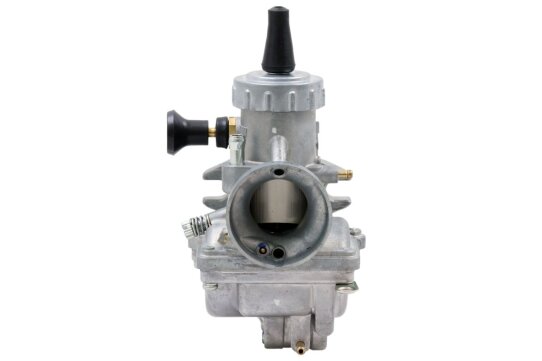

Verwendung: Umrüst-Set zur Verwendung eines MIKUNI VM24 Vergasers an Motortypen MM125 / MM150
Hinweis:
Dieses Set wird für den Breitrippenzylinder und den Ersatz des BVF 22N1 und 24N1 verwendet (ab Baujahr 1965/66).
Bei dem Schmalrippenzylinder und den Vergaser (22 KNB 1-3 bzw. 24 KN 1-2) wird ein anderer Adapter benötigt.
Alternativ nutzen Sie den Ansaugstutzen mit der Artikelnummer 04028 aus unserem Shop und somit ist die Funktion ebenfalls gegeben.
Achtung: die Feder am Gasgriff muß entfernt werden, ggf. kann es auch notwendig sein eine andere Stellschraube am Vergaser zu verbauen um eine einwandfreie Justierung des Bowdenzugs zu gewährleisten
Innendurchmesser Aluadapter: 29 mm
mittlerer Bohrungsabstand: 50 mm
Innendurchmesser Plastikring: 43 / 48, 80 mm
Höhe Plastikring: 15 mm
empfohlene Anbaureihenfolge:
- alten Vergaser samt Ansaugstutzen ausbauen
- den Verbinder zur Ansaugmuffe auf den Wulst der Ansaugmuffe auffädeln
- den Flansch samt Hülse auf den Mikuni-Vergaser aufsetzen, sauber am Durchlass ausrichten und mit den beigelegten Schrauben festziehen
- Mikuni mit der alten (oder einer neuen) Schelle auf den Ansaugstutzen aufschieben und alles wieder im Fahrzeug verbauen
- beim Anbau den Mikuni mit etwas Fingerspitzengefühl in den Verbinder einfädeln.
Lieferumfang:
1 x Flansch mit Hülse (2-teiliger Aluadapter)
1 x Verbinder Ansaugmuffe
2 x Schraube M8x20 mit Scheibe
